RTR斜齒輪減速機怎么選擇型號,齒輪減速機型號代表了什么意思,在這里我對杰牌JRTR齒輪減速機的型號代碼做一些說明,讓各位在選擇減速機型號及了解配置的時候更加直觀一些。
齒輪減速機一般用于低轉速大扭矩的傳動設備,把電動機普通的減速機也會有幾對相同原理齒輪達到理想的減速效果,大小齒輪的齒數之比,就是傳動比。隨著減速機行業的不斷發展,越來越多的企業運用到了減速機。
齒輪減速機1、R系列同軸式斜齒輪減速機結合國際技術要求制造,具有很高的科技含量2、節省空間,可靠耐用,承受過載能力高,功率可達132KW; 3、能耗低,性能優越,減速機效率高達95%以上;4、振動小,噪音低,節能高;5、選用優質鍛鋼材料,鋼性鑄鐵箱體,齒輪表面經過高頻熱處理;6、經過精密加工,確保軸平行度和定位軸承要求,形成斜齒輪傳動總成的減速機配置了各種類電機,組合成機電一體化,完全保證了產品使用質量特性。

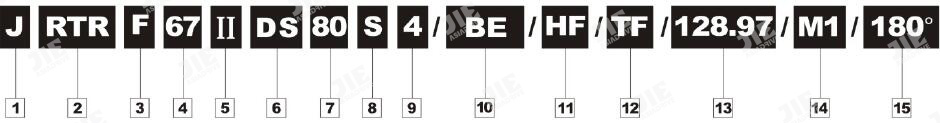

1.企業代碼:J-杰牌企業。
2.產品代碼:RTR-斜齒輪減速主機;RTF-平行軸-斜齒輪減速電機;RTK-斜齒輪-傘齒輪減速電機;RTS:斜齒輪-蝸輪蝸桿減速電機。
3.裝配形式:無代碼-底腳安裝;F-法蘭安裝;..F-底腳法蘭安裝;M-法蘭安裝貸加長軸承箱;X-底腳安裝單級傳動;XF-法蘭安裝單級傳動。
4.減速機規格號:67-減速機規格號為67。
5.法蘭盤大?。簾o(wú)代碼-無法蘭,或只有一種法蘭,或一種以上法蘭中的最小法蘭;II-兩種法蘭中的大法蘭,三種法蘭中的中法蘭;III-三種法蘭中的最大法蘭。
6.電動機:D-三相異步電動機(IP54);DP/DE/DS-能效電機1級/2級/3級;YB-隔爆型三相異步電動機;TGP:輥道用變頻調數三相異步電動機;TZP:冶金、起重用變頻調速三相異步電動機;JD.../V:變頻調速三相異步電動機;YD:變極多速三相異步電動機。
7.電動機規格代號:80-電機中心,高位80mm。
8.電動機定子鐵芯長度代號:S、M、L。
9.電動機極數:4-電動機級數為4。
10.制動器:無代碼-無制動器;BE-盤式制動器。
11.手動釋放裝置:無代碼-無手動釋放裝置;HF-釋放螺釘,鎖在制動釋放位置;HR-釋放手柄,自動返回制動位置。
12.電機熱保護:無代碼-無電機熱保護;TF-熱敏電阻保護裝置;PTC-熱敏電阻;TH-恒溫器保護裝置,雙金屬片開關。
13.減速機傳動比:128.97-減速機傳動比為128.97。
14.安裝位置:M1-安裝型式圖中M1位置。
15.接線盒位置:無代碼-安裝型式,圖中0°位置;180°-安裝型式,圖中180°位置。
